水灰比及坍落度大小对混凝土抗压强度的影响

人们都知道，水灰比增大不但混凝土抗压强度显著降低，而且所有性能明显变差。因此在相关规程中对水灰比作了严格的限制规定，《高强混凝土结构技术规程》中规定，配制高强混凝土所用的水灰比宜为0.25～0.42，强度等级愈高，水灰比应愈低；JGJ/10-95《混凝土泵送施工技术规程》中规定：泵送混凝土的水灰比宜为0.4～0.6；JGJ/T178-2009《补偿收缩混凝土应用技术规程》中规定补偿收缩混凝土的水灰比不宜大于0.50；JGJ55-2000《普通混凝土配合比设计规程》按环境条件、结构物类别，混凝土类别等，有更详细、更明确的限制规定，但在实际工作中，并非人人都能严格按规定执行。

记得在今年8月12日上午去某项目工地抽查20层梁、顶板等C35混凝土拌合物和易性、坍落度，当上到20层作业面，目测正在泵送浇筑的混凝土坍落度约为160mm左右，完全满足施工要求，可施工方一拿对讲机的指挥者离混凝土浇筑点约10～15m处，对下面发令“混凝土太稠啦，加水！”当时本人一听，心里确实不高兴，立即进行了制止。并发问：“混凝土稀稠你看见了没有？你知道一味给混凝土加水的后果是什么吗？你有没有质量这个概念？”

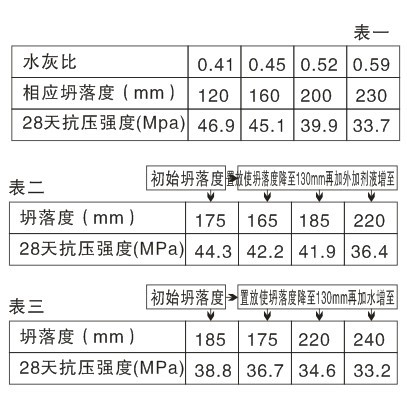

作为混凝土质量控制的一个重要环节，水灰比问题历来是人们反复强调，常抓不懈的问题。因为混凝土拌合物的水灰比对硬化混凝土孔隙率的大小，数量起决定性的作用，它直接影响着混凝土结构的密实性和强度。从理论上讲，在满足水泥完全水化及润湿砂、石所需水量前提下，水灰比越小，混凝土强度也越高，但水灰比过小，施工操作困难，过大强度相应明显降低，当水灰比超过某一限值时，表现得更加明显。这点从今年9月做的一批试验表可以看出（表1），当水灰比由0.41增至0.52，坍落度由120mm增至200mm时，不但混凝土抗压强度与0.41水灰比时相比损失14.9%，和易性也开始变差。再当水灰比继续增大到0.59，坍落度增大到230mm时，抗压强度就要损失28.1%，而且混凝土和易性变得更差，导致混凝土产生严重的离析、泌水。

当我们从表1了解了水灰比与抗压强度的这种关系后，再来看另外一种情况，即将某一坍落度下的混凝土拌合物置放一段时间，使坍落度损失至某一较小值，再通过加水和外加剂液（水：外加剂＝12：1）的方法，使混凝土拌合物坍落度值增大至某值，看混凝土强度的变化。

从表2、表3不同坍落度下的混凝土抗压强度变化可以看出，当混凝土拌合物坍落度因静置损失后，再采用加水和外加剂液的方法，使坍落度恢复或增大至某一值时，混凝土抗压强度都有一定的损失，而且加水强度损失较外加剂液大。分析原因，混凝土拌合时外加剂掺量未达最佳，在掺量增强上尚有一定的潜力，当第二次加入外加剂液后，这时，外加剂掺量已经增大较前更趋于较佳量，起了更好的增强效果，反过来讲.，对混凝土强度损失起了一定的补偿作用。因此在混凝土拌合物坍落度第二次调整增大时，反映在混凝土抗压强度上，加外加剂液就比加水损失较小。假设在第一次混凝土拌合时外加剂就已足量掺用，第二次再加外加剂液反映在混凝土强度损失上，因外加剂的超量掺用，抑制了水泥水化反应，这样就会出现比加水损失更严重的现象。

结束语：为配合集团公司的混凝土质量管理工作，结合施工中的实际，专做此项试验，给相关人员处理类似问题提供一些参考依据。

■文/李青春(金圣公司)
